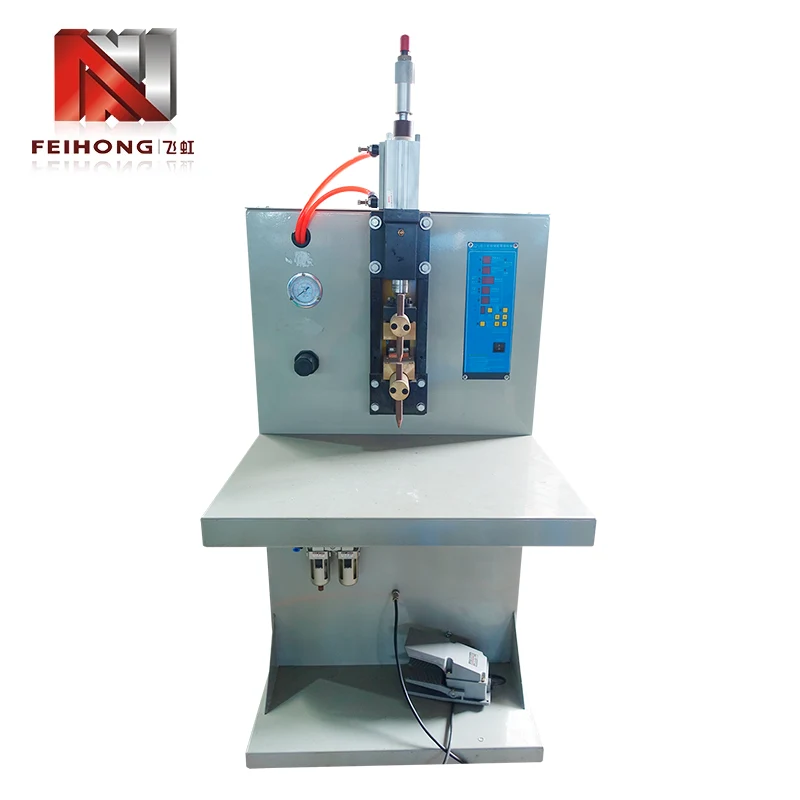

เครื่องเชื่อมสปอตสำหรับการเชื่อมเสาตะกั่วและขั้วต่อเทอร์มินัล

เครื่องเชื่อมเฉพาะจุดของ Feihong® สำหรับการเชื่อมเสาตะกั่วและตัวเชื่อมเทอร์มินัล ได้รับการออกแบบมาโดยเฉพาะสำหรับผู้ผลิตท่อความร้อนไฟฟ้าที่ต้องการความสม่ำเสมอของรอยต่อระหว่างแท่งตะกั่ว (หรือเสาตะกั่ว) และตัวเชื่อมขั้วต่อ ในฐานะซัพพลายเออร์ของสายการผลิตท่อทำความร้อนแบบครบวงจร Feihong® ได้รวมเครื่องเชื่อมนี้เข้ากับสถานีบรรจุ การปิดผนึก และสถานีทดสอบ เครื่องยอมรับแหล่งจ่ายไฟแบบสามเฟส 380V, สามเฟส 220V หรือ 220V เฟสเดียว โดยมีกำลังไฟพิกัด 2KVA และแรงดันไฟฟ้าของตัวเก็บประจุที่ปรับได้อย่างต่อเนื่องตั้งแต่ 0 ถึง 435V ระบบแรงอิเล็กโทรดแบบนิวแมติกรวมกับการคายประจุตัวเก็บประจุอย่างรวดเร็ว ทำให้เกิดพัลส์ระยะเวลาสั้นที่สร้างการเชื่อมแบบโซลิดสเตตโดยมีโซนที่ได้รับผลกระทบจากความร้อนน้อยที่สุด โดยคงความแข็งแรงทางกลของเสาตะกั่ว ในขณะเดียวกันก็รับประกันความต้านทานหน้าสัมผัสทางไฟฟ้าที่ต่ำกว่า 100 µΩ ด้วยปริมาณงานที่พิสูจน์แล้วที่ 30,000 ข้อต่อต่อกะ 8 ชั่วโมง ช่างเชื่อมนี้ตอบสนองความต้องการด้านปริมาณของการผลิตท่อทำความร้อนขนาดใหญ่ ในขณะที่ความสามารถในการทำซ้ำช่วยลดการทำงานซ้ำและความล้มเหลวในสนาม

บทบาทที่สำคัญของการเชื่อมตะกั่วในประสิทธิภาพของเครื่องทำความร้อน

ในท่อทำความร้อน การเชื่อมต่อระหว่างสายต้านทานภายในและตัวดึงขั้วต่อภายนอกเป็นอินเทอร์เฟซที่เสี่ยงต่อความล้มเหลวมากที่สุด ข้อต่อที่มีความต้านทานสูงจะสร้างความร้อนเฉพาะที่ เร่งการเกิดออกซิเดชัน และเปิดวงจรในที่สุด ช่างเชื่อมนี้จัดการกับโหมดความล้มเหลวเหล่านี้ผ่านตัวเลือกการออกแบบที่มุ่งเน้นสามตัวเลือก

• 1. ความแม่นยำด้านพลังงาน:การตั้งค่าแรงดันไฟฟ้าของตัวเก็บประจุ (0‑435V) ช่วยให้สามารถปรับอย่างละเอียดสำหรับการผสมวัสดุที่แตกต่างกันได้ ตัวอย่างเช่น ลวดนิกเกิลโครเมียมไปจนถึงตัวเชื่อมทองแดงต้องใช้พลังงานต่ำกว่าสเตนเลสกับทองแดง
• 2. ความมั่นคงของแรงอิเล็กโทรด:ระบบนิวแมติกจะรักษาแรงดันในการจับยึดให้คงที่ (±2%) โดยไม่คำนึงถึงความผันผวนของอากาศในร้านค้า ทำให้มั่นใจได้ถึงความต้านทานการสัมผัสที่สม่ำเสมอก่อนปล่อยออกมา
• 3. การควบคุมระยะเวลาพัลส์:เวลาคายประจุคงที่ (ประมาณ 8 มิลลิวินาที) ได้รับการปรับให้เหมาะสมสำหรับชิ้นส่วนที่มีส่วนบาง ป้องกันการหลอมละลายในขณะที่เกิดการหลอมเหลวเต็มรูปแบบ

คุณสมบัติเหล่านี้แปลโดยตรงเพื่อลดอัตราการปฏิเสธและอายุการใช้งานของเครื่องทำความร้อนที่ยาวนานขึ้น ซึ่งเป็นความสำคัญสูงสุดสำหรับผู้ผลิตท่อทำความร้อน

การกำหนดค่าและการบำรุงรักษาอิเล็กโทรดสำหรับการเชื่อมเทอร์มินัล

เครื่องเชื่อมจุดเชื่อมสำหรับเสาตะกั่วและขั้วต่อเทอร์มินัลมักทำจากทองเหลืองหรือทองแดงชุบดีบุก ซึ่งมีคุณสมบัติทางความร้อนแตกต่างจากเสาตะกั่ว การออกแบบอิเล็กโทรดที่เหมาะสมและการบำรุงรักษาถือเป็นสิ่งสำคัญเพื่อให้เกิดการเชื่อมที่สม่ำเสมอโดยไม่เกิดการติดหรือรอยเว้ามากเกินไป วิศวกรแอปพลิเคชันของ Feihong® แนะนำแนวทางปฏิบัติต่อไปนี้

• 1. การเลือกวัสดุอิเล็กโทรด:สำหรับขั้วต่อแบบทองแดง ทองแดงที่มีความแข็งแรงสูงในการกระจายตัว (เช่น Cu‑Al₂O₃) ให้ความสมดุลระหว่างการนำไฟฟ้าและความต้านทานต่อการเสียรูปได้ดีที่สุด สำหรับขั้วต่อที่เป็นเหล็ก แนะนำให้ใช้ทังสเตน-ทองแดง
• 2. รูปทรงปลาย:รัศมีเล็ก (R2‑R3) บนอิเล็กโทรดด้านบนรวมกระแสเพื่อให้นักเก็ตสม่ำเสมอ ในขณะที่อิเล็กโทรดด้านล่างควรแบนหรือโค้งเล็กน้อยเพื่อรองรับเสาตะกั่วโดยไม่งอ
• 3. การทำความสะอาดและการแต่งกาย:การสะสมของออกไซด์บนส่วนปลายจะเพิ่มความต้านทานต่อการสัมผัสและทำให้เกิดการกระเด็น การเชื่อมแบบบางทุกๆ 500-800 การเชื่อมด้วยตะไบละเอียดหรือเครื่องแต่งขั้วไฟฟ้าจะช่วยคืนรูปทรงและขจัดสิ่งปนเปื้อน
• 4. น้ำหล่อเย็น (ไม่จำเป็น):สำหรับรอบการทำงานสูงอย่างต่อเนื่อง มีตัวจับอิเล็กโทรดระบายความร้อนด้วยน้ำเพื่อป้องกันความร้อนสูงเกินไปและลดการสึกหรอของทิป

การนำแนวทางเหล่านี้ไปใช้จะช่วยรักษาคุณภาพการเชื่อมตลอดระยะเวลาการผลิตที่ยาวนาน และยืดอายุอิเล็กโทรด ลดต้นทุนสิ้นเปลืองและเวลาหยุดทำงาน

การปรับพารามิเตอร์สำหรับคู่วัสดุที่แตกต่างกัน

ความสามารถรอบด้านของเครื่องเชื่อมนี้มาจากแรงดันไฟฟ้าของตัวเก็บประจุที่ปรับได้และแรงดันลม อย่างไรก็ตาม การค้นหาส่วนผสมที่เหมาะสมที่สุดสำหรับคู่วัสดุเฉพาะนั้นจำเป็นต้องมีการทดสอบอย่างเป็นระบบ ตารางด้านล่างแสดงจุดเริ่มต้นตามวัสดุท่อทำความร้อนทั่วไป

วัสดุโพสต์ตะกั่ว	วัสดุเทอร์มินัล	แรงดันไฟฟ้าของตัวเก็บประจุ (V)	แรงอิเล็กโทรด (kN)
โลหะผสม Ni-Cr (ø2.5มม.)	ทองเหลือง (t=0.8มม.)	280-320	1.8-2.2
สแตนเลส (ø3.0มม.)	ทองแดง (t=1.0มม.)	340-380	2.0-2.5
เหล็กหุ้มทองแดง (ø2.0มม.)	ทองแดงชุบดีบุก	220-260	1.5-1.8
อินโคเนล (ø2.8มม.)	เหล็กชุบนิกเกิล	300-350	2.2-2.6

ค่าเหล่านี้เป็นคำแนะนำเบื้องต้น การตั้งค่าขั้นสุดท้ายควรได้รับการตรวจสอบโดยการตรวจสอบเส้นผ่านศูนย์กลางของนักเชื่อม (เส้นผ่านศูนย์กลางลวดเป้าหมาย 1.2-1.5×) และความแข็งแรงของการทดสอบแรงดึง Feihong® นำเสนอการเพิ่มประสิทธิภาพพารามิเตอร์นอกสถานที่โดยเป็นส่วนหนึ่งของบริการทดสอบการใช้งานของเรา

ผลผลิตที่เพิ่มขึ้นและตัวอย่างกรณีการใช้งานจริง

การเปลี่ยนจากเครื่องเชื่อมจุด AC แบบธรรมดามาใช้เครื่องคายประจุตัวเก็บประจุมักจะทำให้ทั้งความเร็วและคุณภาพได้รับการปรับปรุงทันที โรงงานผลิตท่อทำความร้อนขนาดกลางในมณฑลกวางตุ้งแทนที่หน่วยรุ่นเก่าสามเครื่องด้วยเครื่องจักร FH‑149A สองเครื่อง และบรรลุผลดังต่อไปนี้ในระยะเวลาหกเดือน

• 1. เพิ่มปริมาณงาน:เครื่องจักรแต่ละเครื่องผลิตรอยเชื่อม 30,000 ชิ้นต่อกะอย่างสม่ำเสมอ ซึ่งตรงกับเอาท์พุตก่อนหน้าของเครื่องจักร 1.5 เครื่อง จึงช่วยเพิ่มพื้นที่ว่าง
• 2. การลดเศษ:อัตราการปฏิเสธสำหรับการเชื่อมเสาตะกั่วลดลงจาก 1.8% เป็น 0.2% ซึ่งช่วยประหยัดท่อสำเร็จรูปได้ประมาณ 120,000 หลอดต่อปี
• 3. การประหยัดพลังงาน:หลักการคายประจุตัวเก็บประจุใช้พลังงานต่อการเชื่อมน้อยลง 40% เมื่อเทียบกับยูนิต AC แบบเก่า ซึ่งช่วยลดค่าไฟฟ้าได้มากกว่า 2,000 ดอลลาร์ต่อปี
• 4. การยอมรับของผู้ประกอบการ:ปุ่มควบคุมแรงดันไฟฟ้าและเกจวัดแรงดันแบบธรรมดาช่วยลดเวลาการฝึกอบรมจากสองวันเหลือสี่ชั่วโมง

ประโยชน์ที่จับต้องได้เหล่านี้แสดงให้เห็นว่าการลงทุนในช่างเชื่อมเฉพาะทางให้ผลตอบแทนรวดเร็วพร้อมปรับปรุงเสถียรภาพการผลิตโดยรวม

การทดสอบโรงงานและการรับรองคุณภาพ

เครื่องจักรทุกเครื่องที่ออกจากโรงงาน Feihong® จะต้องผ่านการทดสอบที่ครอบคลุมซึ่งจำลองสภาวะการผลิตจริง เวิร์กช็อปเฉพาะหกแห่งของเรา (การตัดเฉือน การประกอบไฟฟ้า ขดลวดหม้อแปลง การขึ้นรูปตัวเก็บประจุ การทาสี และการประกอบขั้นสุดท้าย) ช่วยให้เราสามารถควบคุมคุณภาพตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป

• 1. การทดสอบธนาคารตัวเก็บประจุ:ตัวเก็บประจุแต่ละตัวมีการวัด ESR และความจุ ธนาคารที่ประกอบแล้วจะต้องผ่านรอบการคายประจุ 500 รอบที่แรงดันไฟฟ้าสูงสุดเพื่อตรวจสอบความเสถียร
• 2. การทดสอบวงจรนิวแมติก:ระยะชักและความดันของกระบอกสูบได้รับการตรวจสอบความเป็นเส้นตรงและความสามารถในการทำซ้ำโดยใช้เกจที่ปรับเทียบแล้ว
• 3. การทดสอบประสิทธิภาพการเชื่อม:มีการเชื่อมชุดคูปองทดสอบมาตรฐาน (สาย Ni-Cr ถึงตัวดึงทองแดง) เส้นผ่านศูนย์กลางของนักเก็ตและความต้านทานแรงดึงจะถูกบันทึกและต้องเป็นไปตามข้อกำหนดภายใน
• 4. ความปลอดภัยทางไฟฟ้า:ความต้านทานของฉนวน ความเป็นฉนวน และความต่อเนื่องของกราวด์ได้รับการทดสอบตามมาตรฐาน IEC 60204-1

เครื่องเชื่อมสปอตสำหรับเสาตะกั่วและตัวดึงขั้วต่อแต่ละตัวมาพร้อมกับใบรับรองการทดสอบและการรับประกัน 12 เดือนซึ่งครอบคลุมชิ้นส่วนที่ไม่สึกหรอทั้งหมด นอกจากนี้เรายังรักษาสินค้าคงคลังอะไหล่ในพื้นที่เพื่อการเปลี่ยนอย่างรวดเร็ว

คำถามที่พบบ่อยเกี่ยวกับการเชื่อมเทอร์มินัล

ถาม: ฉันจะป้องกันไม่ให้ขั้วต่อขั้วต่อเปลี่ยนสีหลังการเชื่อมได้อย่างไร
ตอบ: การเปลี่ยนสีเกิดจากการออกซิเดชั่นจากความร้อนที่มากเกินไป ลดแรงดันไฟฟ้าของตัวเก็บประจุลงทีละ 10 โวลต์จนกว่ารอยเชื่อมจะยังคงแข็งแรง แต่ตัวดึงยังคงมีสีเดิม นอกจากนี้ ตรวจสอบให้แน่ใจว่าแรงของอิเล็กโทรดเพียงพอที่จะรักษาการสัมผัสที่ดี เพราะแรงต่ำอาจทำให้เกิดการอาร์คและความร้อนสูงเกินไป

ถาม: ช่างเชื่อมนี้สามารถจัดการกับเสาตะกั่วที่มีการบัดกรีหรือการเคลือบไว้ล่วงหน้าได้หรือไม่
ตอบ: ได้ แต่คุณอาจต้องปรับแรงดันไฟฟ้าให้ต่ำลงเล็กน้อย (ประมาณ 10-15%) เนื่องจากสารเคลือบสามารถลดความต้านทานหน้าสัมผัสได้ ขอแนะนำให้ทำความสะอาดสารเคลือบจากบริเวณการเชื่อมหากเป็นไปได้ หรือทำการทดสอบเพื่อกำหนดพารามิเตอร์ที่เหมาะสมที่สุด

ถาม: ฉันควรเปลี่ยนธนาคารตัวเก็บประจุบ่อยแค่ไหน?
ตอบ: ในการใช้งานปกติ (30,000 การเชื่อม/กะ กะเดียว) ตัวเก็บประจุด้วยไฟฟ้าจะมีอายุการใช้งานการออกแบบประมาณ 5-7 ปีหรือ 1 ล้านรอบการชาร์จ เราขอแนะนำให้ตรวจสอบความจุประจำปี หากค่าลดลงมากกว่า 15% แนะนำให้เปลี่ยนใหม่

ถาม: ปริมาณการสั่งซื้อขั้นต่ำสำหรับเครื่องนี้คือเท่าไร?
ตอบ: ไม่มีขั้นต่ำสำหรับรุ่นมาตรฐาน เราจำหน่ายหน่วยเดี่ยวและแพ็คเกจสายการผลิต โปรดติดต่อทีมขายของเราเพื่อสอบถามเวลาจัดส่งและราคา
