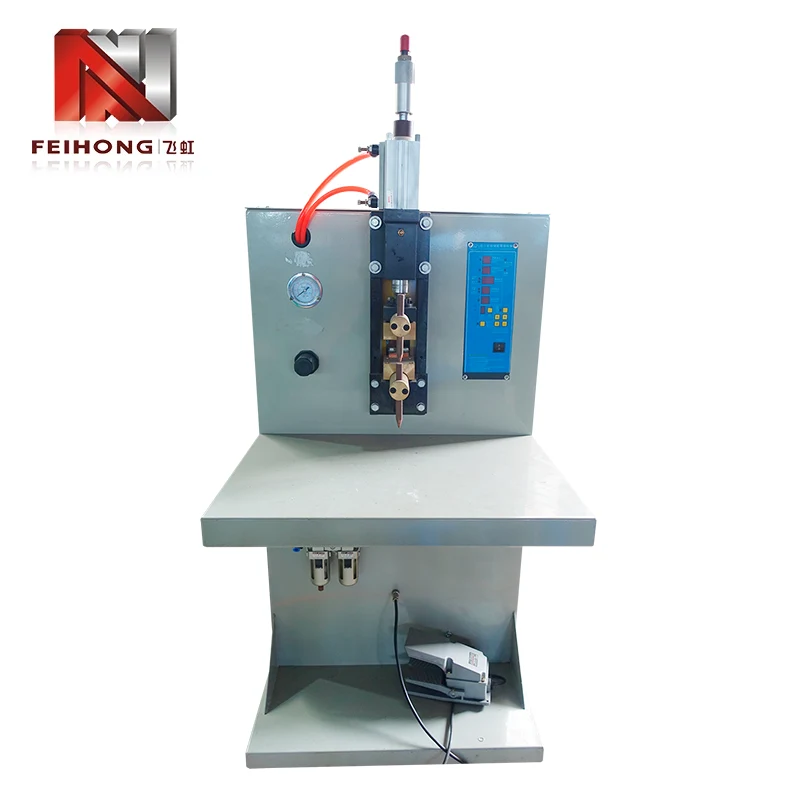

เครื่องเชื่อมจุดต้านทานการเก็บพลังงาน

Feihong® เป็นโรงงานเครื่องเชื่อมจุดต้านทานการเก็บพลังงานที่จัดตั้งขึ้น โดยนำเสนอ FH-149A ซึ่งเป็นเครื่องเชื่อมต้านทานการปล่อยประจุที่ขับเคลื่อนด้วยนิวแมติก ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับข้อกำหนดการเชื่อมต่อเฉพาะของการผลิตท่อความร้อนไฟฟ้า ผลิตโดย Zhaoqing Feihong Machinery & Electrical Co., Ltd. ซึ่งเป็นบริษัทที่ก่อตั้งขึ้นในปี 1992 ด้วยความทุ่มเทมานานหลายทศวรรษในการทุ่มเทให้กับโซลูชันอุปกรณ์ท่อทำความร้อนแบบครบวงจร เครื่องจักรนี้จัดการกับงานเชื่อมที่จำเป็นระหว่างลวดต้านทานและเสาตะกั่ว และระหว่างเสาตะกั่วและตัวเชื่อมเทอร์มินัลที่กำหนดส่วนประกอบองค์ประกอบความร้อน

การแนะนำเครื่อง

FH-149A เป็นของกลุ่มผลิตภัณฑ์การเชื่อมแบบจุดต้านทาน แต่ใช้สถาปัตยกรรมการจัดเก็บพลังงานที่แตกต่างจากเครื่องเชื่อมต้านทานไฟฟ้ากระแสสลับมาตรฐาน แทนที่จะดึงกระแสไฟฟ้าต่อเนื่องโดยตรงจากแหล่งจ่ายไฟหลักระหว่างการเชื่อม อันดับแรกเครื่องจะชาร์จประจุไฟฟ้าภายในธนาคารตามระดับแรงดันไฟฟ้าที่เลือกไว้ล่วงหน้า จากนั้นจึงปล่อยพลังงานที่สะสมไว้เป็นจังหวะเดียวที่รวดเร็วผ่านอิเล็กโทรดการเชื่อม

วิธีการกักเก็บพลังงานนี้มีข้อดีหลายประการสำหรับการเชื่อมด้วยความต้านทาน พัลส์พลังงานสูงสั้นๆ จะสร้างโซนความร้อนที่เข้มข้นที่ส่วนต่อประสาน ทำให้เกิดนักเชื่อมแข็งอย่างรวดเร็วในขณะที่จำกัดการแพร่กระจายความร้อนไปยังวัสดุฐานโดยรอบ สำหรับลวดต้านทานบางและเสาตะกั่วที่มีเส้นผ่านศูนย์กลางเล็กซึ่งมักพบในองค์ประกอบความร้อน การป้อนความร้อนแบบควบคุมนี้จะช่วยป้องกันความร้อนสูงเกินไปหรือการเผาไหม้ที่อาจเกิดขึ้นได้ด้วยวิธีการเชื่อมที่มีระยะเวลานานกว่า

การกระตุ้นแบบนิวแมติกจะจัดการกับการเคลื่อนที่ของอิเล็กโทรดและการใช้แรง ทำให้มั่นใจได้ว่าแรงดันด้านล่างยังคงมีเสถียรภาพตั้งแต่การเชื่อมจนถึงการเชื่อม แรงอิเล็กโทรดที่สม่ำเสมอเป็นตัวแปรสำคัญในคุณภาพการเชื่อมจุดต้านทาน เนื่องจากส่งผลโดยตรงต่อความต้านทานการสัมผัส การสร้างความร้อน และการก่อตัวของนักเก็ตขั้นสุดท้าย

คุณสมบัติหลัก

เครื่องเชื่อมจุดต้านทานการเก็บพลังงานรวมเอาคุณลักษณะการออกแบบที่ปรับให้เหมาะกับความต้องการของสภาพแวดล้อมการผลิตท่อความร้อน:

1. เทคโนโลยีการปลดปล่อยตัวเก็บประจุ:การส่งพลังงานที่สะสมไว้ช่วยให้กระแสการเชื่อมคงที่และทำซ้ำได้ โดยไม่ขึ้นกับความผันผวนของแรงดันไฟหลัก จึงรับประกันผลลัพธ์ที่สม่ำเสมอตลอดระยะเวลาการผลิตที่ขยายออกไป

2. เอาต์พุตพลังงานที่ปรับได้:แรงดันไฟฟ้าในการชาร์จของตัวเก็บประจุจะแปรผันอย่างต่อเนื่องตั้งแต่ 0 ถึง 435V ทำให้ผู้ปฏิบัติงานควบคุมพลังงานการเชื่อมได้อย่างแม่นยำ เพื่อให้ตรงกับขนาดลวดเกจและขนาดเสาตะกั่ว

3. ระบบขับเคลื่อนด้วยลม:อิเล็กโทรดควบคุมด้วยลมให้แรงดันสม่ำเสมอในทุกรอบการเชื่อม ช่วยลดความเมื่อยล้าของผู้ปฏิบัติงาน และขจัดความแปรปรวนของแรงกดด้วยมือในการตั้งค่าการเชื่อมแบบแมนนวล

4. ความเข้ากันได้หลายแรงดันไฟฟ้า:กำหนดค่าได้สำหรับไฟอินพุต 3 เฟส 380V, 220V แบบ 3 เฟส หรือ 220V เฟสเดียว เพื่อให้ตรงกับโครงสร้างพื้นฐานทางไฟฟ้าของโรงงานผลิตในภูมิภาคต่างๆ ทั่วโลก

5. การดำเนินงานที่ตรงไปตรงมา:การควบคุมที่ใช้งานง่ายและหลักการทำงานที่เรียบง่าย หมายความว่าผู้ควบคุมสายการผลิตจำเป็นต้องมีการฝึกอบรมเพียงเล็กน้อย ซึ่งสนับสนุนการใช้งานที่รวดเร็วยิ่งขึ้นในโรงงานผลิตใหม่หรือที่กำลังขยาย

พารามิเตอร์ประสิทธิภาพ

ด้านล่างนี้คือข้อกำหนดทางเทคนิคที่สำคัญของระบบการเชื่อมจุดต้านทาน FH-149A ซึ่งทั้งหมดมาจากเอกสารประกอบอุปกรณ์ Feihong อย่างเป็นทางการ:

ที่กำลังไฟพิกัด 2 KVA เครื่องจักรจะทำงานโดยมีความต้องการไฟหลักค่อนข้างต่ำ ในขณะที่ยังคงจ่ายกระแสไฟทันทีที่สูงซึ่งจำเป็นสำหรับการเชื่อมจุดที่มีคุณภาพ ซึ่งเป็นข้อดีเฉพาะของระบบการเชื่อมแบบจัดเก็บพลังงานแบบคาปาซิทีฟ

การใช้งานการเชื่อม

เครื่องเชื่อมจุดต้านทานการเก็บพลังงานทำหน้าที่ชุดการดำเนินการเชื่อมต่อที่มุ่งเน้นภายในเวิร์กโฟลว์การผลิตท่อความร้อน ซึ่งแต่ละขั้นตอนแสดงถึงขั้นตอนสำคัญในการประกอบองค์ประกอบความร้อนที่เสร็จสมบูรณ์

ลวดต้านทานต่อข้อต่อเสานำ

ภายในท่อทำความร้อนไฟฟ้าทุกท่อ ลวดต้านทานแบบขดหรือแบบตรงจะสร้างความร้อนเมื่อกระแสไฟฟ้าไหลผ่าน ลวดต้านทานนี้จะต้องเชื่อมต่ออย่างแน่นหนากับเสาตะกั่ว (หรือที่เรียกว่าแถบตะกั่ว) ที่นำกระแสจากเทอร์มินัลภายนอกไปยังองค์ประกอบความร้อน FH-149A สร้างข้อต่อเชื่อมที่แข็งแกร่งและมีความต้านทานต่ำระหว่างส่วนประกอบเหล่านี้ ทำให้มั่นใจได้ถึงการถ่ายโอนพลังงานที่มีประสิทธิภาพและอายุการใช้งานที่ยาวนานของท่อทำความร้อนที่เสร็จแล้ว

โพสต์ตะกั่วไปยังข้อต่อ Terminal Lug

ที่ปลายด้านนอกของท่อทำความร้อน เสาตะกั่วจะเชื่อมต่อกับขั้วต่อเทอร์มินัล ซึ่งเป็นจุดเชื่อมต่อที่องค์ประกอบความร้อนเชื่อมต่อกับสายไฟภายนอก การเชื่อมที่เชื่อถือได้ที่จุดเชื่อมต่อนี้ถือเป็นสิ่งสำคัญในการป้องกันการเชื่อมต่อที่หลวม ความต้านทานที่มากเกินไป และความร้อนสูงเกินไปในระหว่างการใช้งานจริง เครื่องจักรสร้างรอยเชื่อมที่สม่ำเสมอและมีความทนทานทางกลไกสำหรับการใช้งานนี้เช่นกัน

ขอบเขตอุตสาหกรรม

ท่อทำความร้อนที่ผลิตขึ้นโดยใช้อุปกรณ์นี้รองรับทั้งตลาดอุตสาหกรรมและตลาดพลเรือน การใช้งานทางอุตสาหกรรมมุ่งเน้นไปที่ระบบทำความร้อนสายเคเบิล ในขณะที่การใช้งานพลเรือนครอบคลุมถึงเครื่องใช้ไฟฟ้าในครัวเรือนและผลิตภัณฑ์ทำความร้อนที่ใช้ในชีวิตประจำวัน อุปกรณ์ Feihong สนับสนุนผู้ผลิตที่ให้บริการตลาดองค์ประกอบความร้อนทั้งสองส่วน

ความสามารถในการผลิต

Feihong ดำเนินธุรกิจการผลิตแบบครบวงจรในแนวตั้งในเมือง Zhaoqing มณฑลกวางตุ้ง ประเทศจีน โรงงานแห่งนี้มีพื้นที่ปฏิบัติงาน 6 แห่งที่แตกต่างกัน ซึ่งครอบคลุมทุกขั้นตอนของการผลิตอุปกรณ์ ตั้งแต่การเตรียมวัตถุดิบเบื้องต้นไปจนถึงการทดสอบเครื่องจักรที่ประกอบในขั้นสุดท้าย

1. การประชุมเชิงปฏิบัติการการตัดวัตถุดิบ:เตรียมสต็อกโลหะและช่องว่างส่วนประกอบสำหรับการตัดเฉือนและการผลิตขั้นปลาย

2. ศูนย์เครื่องจักรกล:ดำเนินการตัดเฉือนส่วนประกอบทางกลที่สำคัญที่ใช้ในเครื่องเชื่อมและอุปกรณ์ท่อความร้อนอื่นๆ อย่างแม่นยำ

3. การประชุมเชิงปฏิบัติการการผลิตแม่พิมพ์:ผลิตเครื่องมือ แม่พิมพ์ และอุปกรณ์จับยึดตามสั่งภายในบริษัทเพื่อรองรับการสร้างอุปกรณ์มาตรฐานและเฉพาะทาง

4. ห้องหัวรถจักรบรรจุผง:พื้นที่ประกอบและทดสอบเฉพาะสำหรับอุปกรณ์บรรจุผงที่ใช้ในสายการผลิตท่อทำความร้อน

5. ห้องหัวรถจักรท่อหดตัว:พื้นที่ทำงานเฉพาะสำหรับการผลิตและการสอบเทียบเครื่องจักรหดท่อ

6. การประชุมเชิงปฏิบัติการการประกอบเครื่องจักร:การประกอบขั้นสุดท้าย การเดินสายไฟฟ้า การทดสอบการทำงาน และการตรวจสอบคุณภาพของเครื่องจักรที่เสร็จสมบูรณ์ก่อนจัดส่ง

การประกันคุณภาพ

Feihong ใช้แนวทางคุณภาพเป็นอันดับแรกกับกิจกรรมการผลิตอุปกรณ์ทั้งหมด บริษัทได้สร้างชื่อเสียงในด้านการดำเนินงานที่ยึดหลักความซื่อสัตย์และประสิทธิภาพของอุปกรณ์ที่เชื่อถือได้ โดยได้รับความไว้วางใจจากผู้ผลิตท่อทำความร้อนที่พึ่งพาผลการผลิตที่สม่ำเสมอ

เนื่องจาก Feihong เชี่ยวชาญเฉพาะด้านอุปกรณ์การผลิตท่อความร้อนไฟฟ้า แทนที่จะผลิตเครื่องจักรอุตสาหกรรมทั่วไป ทีมวิศวกรจึงรักษาความเชี่ยวชาญเชิงลึกเฉพาะด้านการใช้งาน การตัดสินใจในการออกแบบ FH-149A ทุกครั้งจะได้รับการประเมินโดยเทียบกับข้อกำหนดในการผลิตท่อทำความร้อนจริง ส่งผลให้เครื่องจักรสอดคล้องกับความต้องการจริงของโรงงานอย่างใกล้ชิด แทนที่จะเป็นข้อกำหนดเฉพาะในการเชื่อมทางทฤษฎี

ยินดีต้อนรับและสนับสนุนลูกค้าให้เยี่ยมชมโรงงาน Feihong เพื่อตรวจสอบอุปกรณ์ ตรวจสอบกระบวนการผลิต และหารือเกี่ยวกับรายละเอียดทางเทคนิคโดยตรงกับทีมวิศวกร การมีส่วนร่วมกับโรงงานโดยตรงช่วยให้ผู้ซื้อตรวจสอบคุณภาพการสร้างและรับรองว่าอุปกรณ์ตรงกับข้อกำหนดการผลิตเฉพาะของตนก่อนทำการสั่งซื้อ

นอกเหนือจากรุ่นมาตรฐานแล้ว Feihong ยังมีประวัติที่ได้รับการพิสูจน์แล้วในการค้นคว้าและพัฒนาอุปกรณ์ท่อทำความร้อนแบบกำหนดเองพร้อมโครงสร้างเฉพาะเพื่อตอบสนองความต้องการของลูกค้าแต่ละราย โครงการที่กำหนดเองที่ผ่านมา ได้แก่ อุปกรณ์ท่อความร้อนอุตสาหกรรม อุปกรณ์ท่อความร้อนพลเรือน อุปกรณ์ท่อความร้อนแบบวิ่งร้อน และอุปกรณ์ท่อความร้อนสำหรับการใช้งานด้านการบินและอวกาศและเครื่องจักรทางการทหาร

คำถามทั่วไป

ถาม: FH-149A ทำหน้าที่เชื่อมประเภทใด

ตอบ: FH-149A ดำเนินการเชื่อมแบบจุดแบบต้านทานการกักเก็บพลังงาน หรือที่เรียกว่าการเชื่อมแบบจุดแบบปล่อยประจุด้วยตัวเก็บประจุ โดยใช้พลังงานไฟฟ้าที่สะสมไว้จากตัวเก็บประจุเพื่อสร้างพัลส์กระแสสูงสั้นๆ ที่สร้างรอยเชื่อมระหว่างพื้นผิวโลหะทั้งสองที่จุดสัมผัสของอิเล็กโทรด

ถาม: เครื่องนี้เหมาะสำหรับการเชื่อมวัสดุอื่นที่ไม่ใช่ลวดต้านทานและเสาตะกั่วหรือไม่?

ตอบ: FH-149A ได้รับการออกแบบและกำหนดค่าเป็นพิเศษสำหรับการเชื่อมหลักสองขั้นตอนในการผลิตท่อทำความร้อน: การเชื่อมลวดต้านทานต่อลีดบาร์ (ลีดบาร์) และการเชื่อมลีดโพสต์ถึงเทอร์มินัล สำหรับการใช้งานการเชื่อมอื่นๆ เราขอแนะนำให้หารือเกี่ยวกับข้อกำหนดเฉพาะของคุณกับ Feihong เพื่อประเมินความเหมาะสมของอุปกรณ์

ถาม: มั่นใจได้ถึงความแข็งแรงและคุณภาพของการเชื่อมได้อย่างไร?

ตอบ: คุณภาพการเชื่อมถูกควบคุมผ่านพารามิเตอร์ที่ปรับได้หลัก 2 ตัว ได้แก่ แรงดันไฟฟ้าการชาร์จของตัวเก็บประจุ (0 ถึง 435V) ซึ่งกำหนดพลังงานทั้งหมดที่ส่งต่อการเชื่อม และแรงดันอิเล็กโทรดนิวแมติกซึ่งควบคุมแรงสัมผัส เมื่อตั้งค่าอย่างเหมาะสมสำหรับวัสดุเฉพาะที่จะเชื่อมต่อ เครื่องจักรจะสร้างรอยเชื่อมที่สม่ำเสมอและทำซ้ำได้ตลอดขั้นตอนการผลิต

ถาม: อัตราการผลิตที่คาดหวังคือเท่าไร?

ตอบ: ภายใต้สภาวะการทำงานมาตรฐานโดยผู้ปฏิบัติงานที่มีประสบการณ์ FH-149A สามารถประมวลผลชิ้นงานได้ประมาณ 30,000 ชิ้นในระหว่างกะ 8 ชั่วโมง ปริมาณงานจริงขึ้นอยู่กับปัจจัยต่างๆ รวมถึงความซับซ้อนของชิ้นงาน ระดับทักษะของผู้ปฏิบัติงาน และประสิทธิภาพในการเตรียมวัสดุ

ถาม: เครื่องจักรสามารถปรับให้เข้ากับระบบไฟฟ้าของโรงงานต่างๆ ได้หรือไม่

ตอบ: ใช่ FH-149A รองรับการกำหนดค่าแรงดันไฟฟ้าอินพุตหลายรูปแบบ: สามเฟส 380V, สามเฟส 220V และ 220V เฟสเดียว ช่วยให้สามารถนำไปใช้งานในโรงงานผลิตที่มีมาตรฐานการจ่ายไฟฟ้าที่แตกต่างกันในประเทศต่างๆ

ถาม: ฉันสามารถเยี่ยมชมโรงงาน Feihong ก่อนสั่งซื้อได้หรือไม่

ตอบ: แน่นอน Feihong ยินดีต้อนรับลูกค้าเป้าหมายเข้าเยี่ยมชมโรงงานในเมือง Zhaoqing มณฑลกวางตุ้ง ประเทศจีน ในระหว่างการเยี่ยมชม คุณสามารถตรวจสอบอุปกรณ์สำเร็จรูป สังเกตกระบวนการผลิตในโรงงานทั้ง 6 แห่ง และหารือเกี่ยวกับข้อกำหนดทางเทคนิคกับเจ้าหน้าที่วิศวกรของเราได้โดยตรง

ข้อสังเกตสุดท้าย

เครื่องเชื่อมจุดต้านทานการเก็บพลังงานรุ่น FH-149A จาก Feihong เป็นโซลูชันที่สร้างขึ้นโดยเฉพาะสำหรับการดำเนินการเชื่อมด้วยความต้านทานวิกฤตสองรายการที่จำเป็นในการผลิตท่อความร้อนไฟฟ้า เมื่อรวมเทคโนโลยีการจัดเก็บพลังงานแบบคายประจุคาปาซิเตอร์เข้ากับการควบคุมอิเล็กโทรดแบบนิวแมติก เครื่องจักรนี้จึงสามารถเชื่อมได้สม่ำเสมอและมีคุณภาพสูงด้วยความจุพิกัด 30,000 ชิ้นต่อกะ 8 ชั่วโมง Feihong ได้รับการสนับสนุนจากโรงงานผลิตที่มีเวิร์กช็อปเฉพาะทาง 6 แห่งและความเชี่ยวชาญด้านอุปกรณ์ท่อทำความร้อนมานานกว่า 30 ปี Feihong จัดหาอุปกรณ์ที่เชื่อถือได้ให้กับผู้ผลิตท่อทำความร้อนซึ่งได้รับการสนับสนุนจากความรู้การใช้งานเชิงลึก ไม่ว่าคุณจะติดตั้งสายการผลิตใหม่หรือเปลี่ยนอุปกรณ์การเชื่อมรุ่นเก่า FH-149A มอบประสิทธิภาพ ความสามารถในการปรับเปลี่ยน และความเรียบง่ายในการดำเนินงานที่ผู้ผลิตองค์ประกอบความร้อนพึ่งพา

เราขอเชิญคุณติดต่อ Feihong เพื่อขอคำปรึกษาทางเทคนิคโดยละเอียดหรือนัดหมายเยี่ยมชมโรงงานและการสาธิตอุปกรณ์
